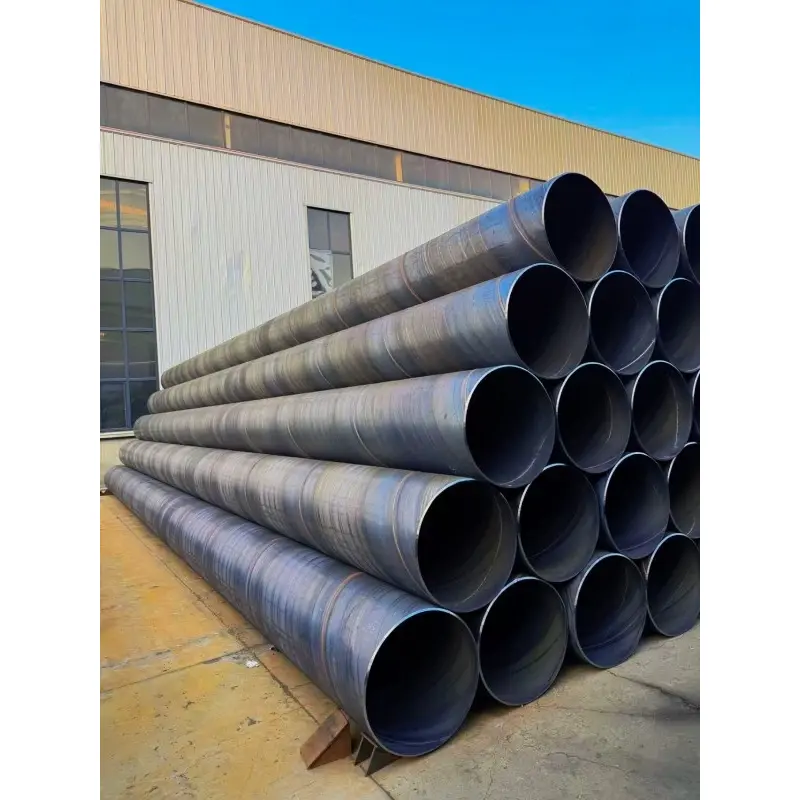

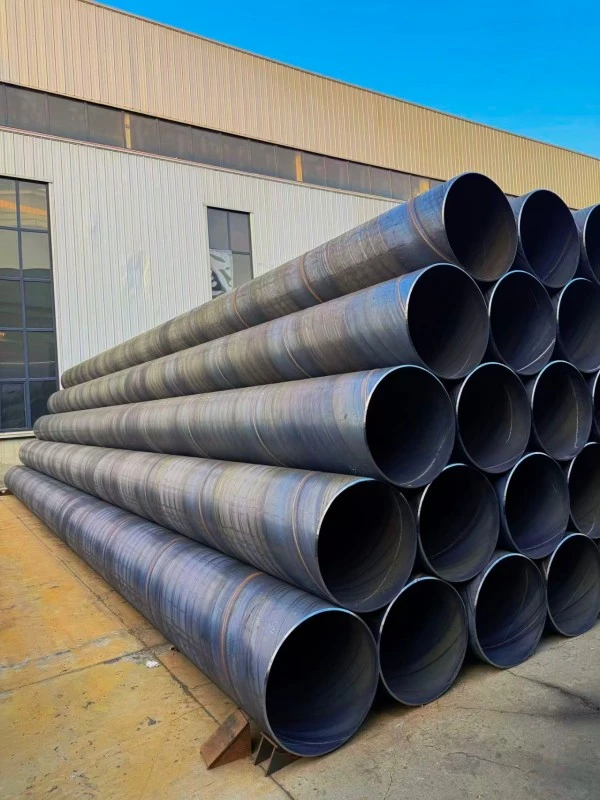

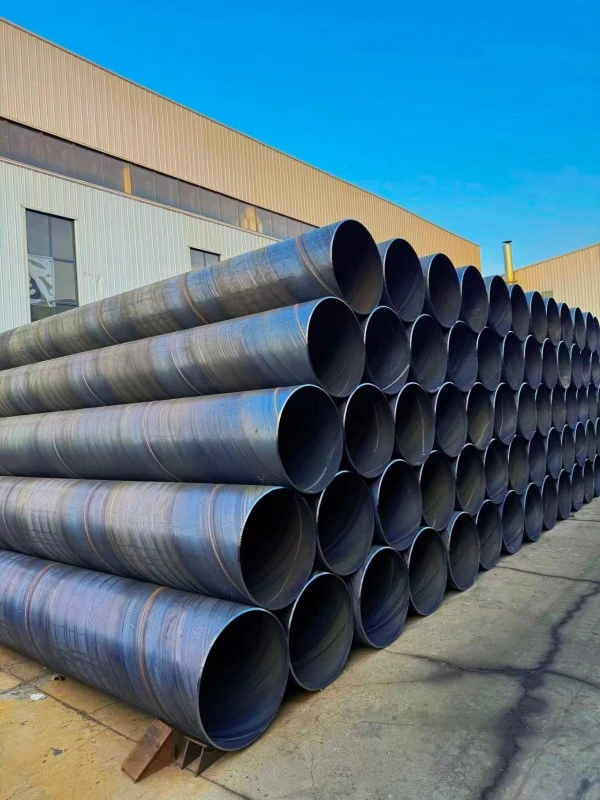

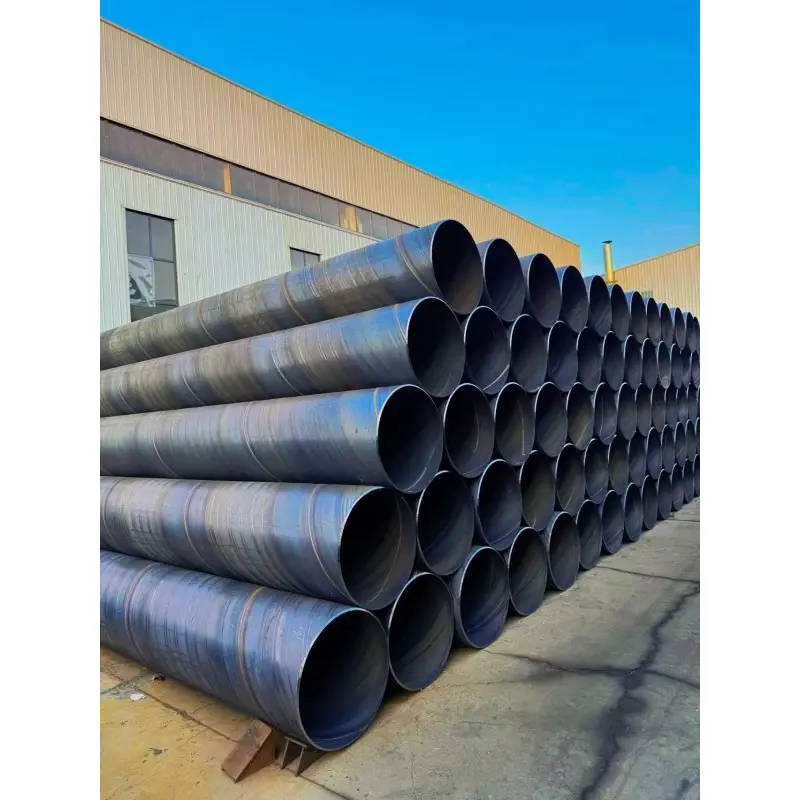

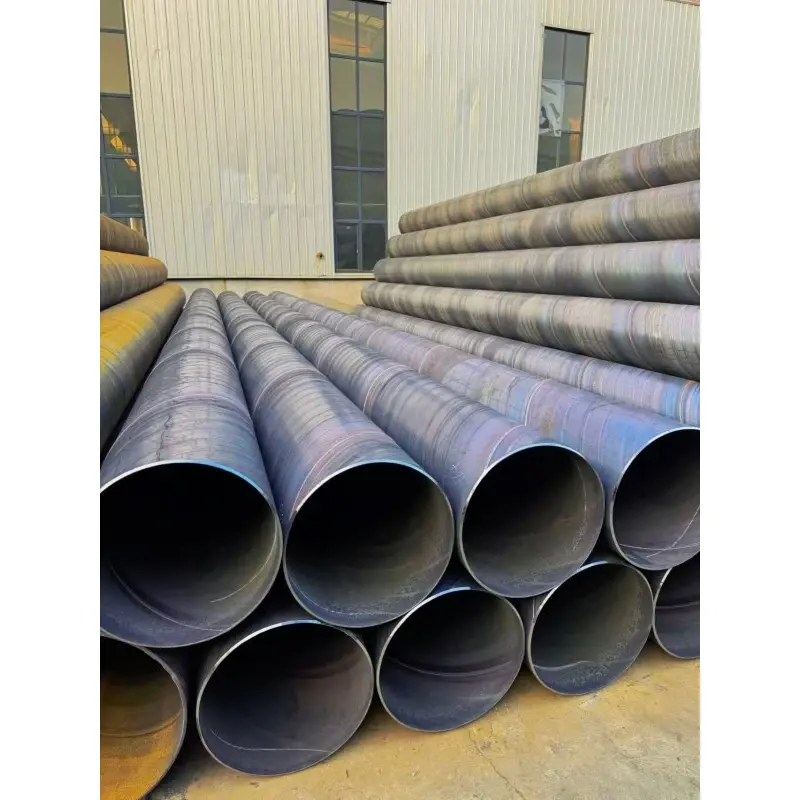

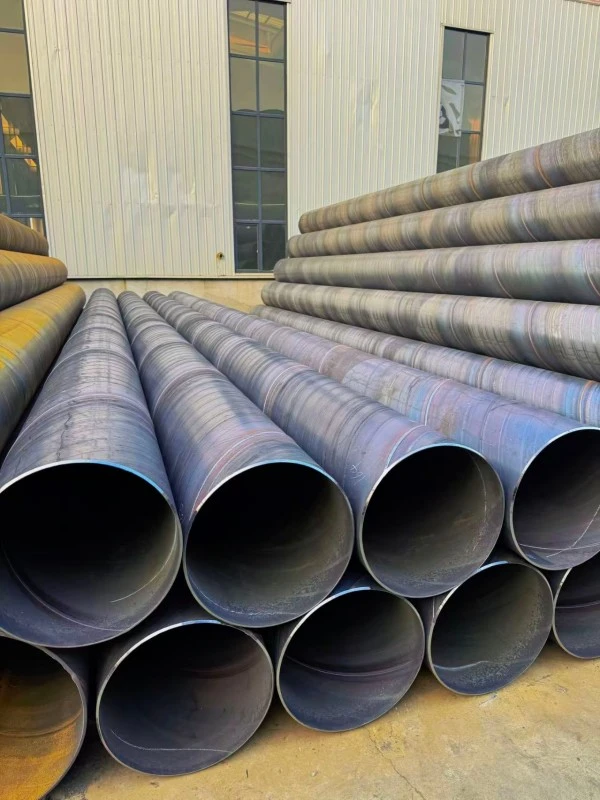

Tankostenska spiralno varjena jeklena cev

Tankostenska spiralno varjena jeklena cev, imenovana tudi tankostenska jeklena cev SSAW, je vrsta spiralno šivno varjene jeklene cevi, proizvedene z neprekinjenim oblikovanjem vroče valjanih jeklenih trakov v spiralne oblike in varjenjem notranjih in zunanjih šivov z dvostranskim obločnim varjenjem pod praškom.

Glavne značilnosti tega izdelka vključujejo tanko debelino stene, zmogljivost velikega premera, lahko strukturo, visoko stopnjo izkoristka materiala in stabilno mehansko delovanje. V primerjavi z debelostenskimi spiralno varjenimi jeklenimi cevmi se tankostenske jeklene cevi SSAW uporabljajo predvsem pri nizkotlačnih aplikacijah, kjer sta pomembna lahka konstrukcija in ekonomično delovanje.

V industriji jeklenih cevi so cevi z debelino stene ≤12 mm in premerom nad DN200 na splošno razvrščene kot tankostenske spiralno varjene jeklene cevi. Običajno izbrana debelina stene je približno 5 mm za cevi DN200, 5–8 mm za cevi DN300–DN800 in 8–12 mm za cevi DN1000 in večje premere.

Glavne specifikacije

Tankostenske spiralno varjene jeklene cevi, ki jih dobavlja ZHONGTIAN, so na voljo v zunanjih premerih od φ219 mm do φ3620 mm, ki pokrivajo DN200 do DN3600. Najpogosteje uporabljen razpon premera je DN600–DN2000, ki izpolnjuje zahteve velikih komunalnih in industrijskih projektov cevovodov.

Razpoložljive debeline stene vključujejo 5 mm, 6 mm, 7 mm, 8 mm, 10 mm in 12 mm. Glavne stopnje materiala vključujejo Q235B, Q355B in L245 glede na različne zahteve glede tlaka in pogoje uporabe.

Standardna dolžina cevi je običajno 6–12 metrov, medtem ko je mogoče izdelati tudi prilagojene dolžine 15–18 metrov glede na zahteve projekta. Izdelke je mogoče izdelati po standardih SY/T 5037, GB/T 9711.1 in API 5L PSL1.

Običajno območje delovnega tlaka je 0,6 MPa, 1,0 MPa in 1,6 MPa, zaradi česar so primerni za nizkotlačne in srednjetlačne sisteme za transport tekočin.

Ključne značilnosti

1. Lahka oblika in učinkovita namestitev

Zaradi zmanjšane debeline stene ima tankostenska spiralno varjena jeklena cev znatno nižjo težo v primerjavi s tradicionalnimi debelostenskimi jeklenimi cevmi enakega premera. Lahka konstrukcija zmanjša transportne stroške, zahteve za dviganje in delovno obremenitev namestitve med gradnjo obsežnega cevovoda.

Pri projektih prenosa vode na dolge razdalje, komunalnih cevovodnih sistemih in začasnih cevovodnih omrežjih lahka zasnova pomaga izboljšati učinkovitost gradnje in zmanjša skupne stroške projekta. Posebej primeren je za projekte, kjer sta pomembna dejavnika hitrost namestitve in priročnost transporta.

2. Dobra togost obroča in odpornost na posedanje

Čeprav ima tankostenska jeklena cev SSAW obliko tanjše stene, njena spiralno varjena struktura zagotavlja zanesljivo togost obroča in odpornost proti deformacijam. Spiralni varilni šiv enakomerneje porazdeli napetost vzdolž telesa cevi, izboljša odpornost proti zunanjemu pritisku, premikanju zemlje in neenakomernemu posedanju temeljev.

Pri vkopanih cevovodih ta struktura pomaga vzdrževati stabilno delovanje v normalnih pogojih namestitve in zmanjšuje tveganje deformacije, ki jo povzročijo spremembe tal.

3. Gladka notranja površina in nizek upor proti pretoku

Obojestranski postopek varjenja pod praškom zagotavlja stabilno kakovost varjenja in izboljša stanje notranje površine cevi. V primerjavi s tradicionalnimi varjenimi strukturami ima notranja površina tankostenske spiralno varjene jeklene cevi manjši upor proti pretoku.

Zaradi te prednosti je primeren za transport vode, prezračevalne sisteme, cevovode za odstranjevanje prahu in industrijske cirkulacijske sisteme, kjer je potrebno učinkovito gibanje tekočine ali zraka.

4. Ekonomična rešitev za cevovode velikega premera

Tankostenske spiralno varjene jeklene cevi so ekonomična rešitev za nizkotlačne cevovode velikega premera. V primerjavi z brezšivnimi jeklenimi cevmi in nekaterimi varjenimi cevmi z ravnim šivom ponujajo spiralno varjene jeklene cevi večjo učinkovitost izrabe materiala in nižje proizvodne stroške.

Pri velikih infrastrukturnih projektih, ki vključujejo velike razdalje cevovodov, lahko ta izdelek učinkovito zmanjša porabo jekla, transportne stroške in naložbe v gradnjo, hkrati pa ohranja zanesljivo delovanje.

5. Zanesljiva kakovost in pregled varjenja

Tankostenska jeklena cev ZHONGTIAN SSAW je izdelana z napredno dvostransko tehnologijo varjenja pod praškom v kombinaciji s strogimi postopki nadzora kakovosti.

Med proizvodnjo je vsaka cev podvržena dimenzijskemu pregledu, pregledu kakovosti zvara in preizkusu hidravličnega tlaka. V skladu z zahtevami strank se lahko ultrazvočno testiranje in rentgenski pregled uporabita za preverjanje učinkovitosti varjenja in zagotovitev stabilne kakovosti izdelka.

6. Prilagodljiva proizvodna zmogljivost velikega premera

Ena od ključnih prednosti tankostenskih spiralno varjenih jeklenih cevi je njihova sposobnost doseganja proizvodnje velikega premera s tehnologijo spiralnega oblikovanja.

V primerjavi z brezšivnimi jeklenimi cevmi je mogoče spiralno varjene jeklene cevi izdelati večjih premerov z boljšo proizvodno prilagodljivostjo in učinkovitostjo materiala. Zaradi tega so primerni za velike projekte vodnega inženiringa, komunalne infrastrukture in industrijskih cevovodov.

Aplikacije izdelkov

1. Komunalni vodovod in kanalizacija

Tankostenske spiralno varjene jeklene cevi se pogosto uporabljajo v komunalnih vodovodnih in drenažnih sistemih, vključno z mestnimi cevovodi za prenos vode, omrežji za odvodnjavanje deževnice, kanalizacijskimi cevovodi in projekti preusmeritve vode.

Zaradi zmogljivosti velikega premera, lahke strukture in ekonomičnih stroškov ta vrsta jeklenih cevi SSAW zagotavlja učinkovito rešitev za gradnjo komunalnih cevovodov na dolge razdalje. Lahko zmanjša težave pri namestitvi, hkrati pa izpolnjuje zahteve transporta velikih količin tekočin.

2. Industrijski prezračevalni sistemi in sistemi za odstranjevanje prahu

Tankostenska jeklena cev SSAW se običajno uporablja v industrijskih prezračevalnih sistemih, tovarniških izpušnih cevovodih, sistemih za zbiranje prahu in omrežjih za dovod zraka.

Njegov velik premer in gladka notranja površina zmanjšata upor zračnega toka in izboljšata učinkovitost transporta. Primeren je za tovarne, delavnice in industrijske objekte, ki potrebujejo zanesljivo prezračevanje in rešitve za odstranjevanje prahu.

3. Kmetijsko namakanje in vodno inženirstvo

Tankostenska spiralno varjena jeklena cev je primerna za kmetijske namakalne sisteme, transport vode iz rezervoarjev, drenažo za nadzor poplav in druge nizkotlačne vodne inženirske projekte.

Zasnova velikega premera omogoča učinkovit prenos vode na velike razdalje, medtem ko lahka struktura pomaga zmanjšati stroške namestitve in transporta v primerjavi s težjimi rešitvami iz jeklenih cevi.

4. Začasna cevovodna omrežja

Zaradi svoje lahke lastnosti in priročne namestitve se tankostenska spiralno varjena jeklena cev pogosto uporablja za začasne aplikacije v cevovodih, vključno z oskrbo z vodo na gradbišču, začasnimi drenažnimi sistemi in kratkoročnimi inženirskimi projekti.

V primerjavi z rešitvami trajnih cevovodov zagotavlja prednosti pri nadzoru stroškov, hitrosti namestitve in prilagodljivosti, ko je treba cevovode prestaviti ali odstraniti po zaključku projekta.

5. Lahke strukturne aplikacije

Tankostenske spiralno varjene jeklene cevi se lahko uporabljajo tudi v lahkih konstrukcijskih aplikacijah, kot so veliki temelji rastlinjakov, podporni stebri, začasne podpore in industrijske pomožne strukture.

Vendar pa je v glavnem primeren za ne-primarne nosilne aplikacije in ne bi smel nadomestiti težkih strukturnih jeklenih cevi pri projektih, ki zahtevajo visoko mehansko trdnost ali ekstremne pogoje obremenitve.

6. Nizkotlačni transport industrijskih tekočin

Jeklena cev SSAW s tanko steno se lahko uporablja za nizkotlačne sisteme za transport industrijskih tekočin, vključno s cevovodi za kroženje vode, odcepi za ogrevanje in splošnim transportom industrijskih tekočin.

Za aplikacije z delovnim tlakom pod 1,6 MPa ta izdelek zagotavlja praktično ravnovesje med zmogljivostjo, učinkovitostjo namestitve in stroški projekta.

Proizvodni proces

1. Priprava jeklenih zvitkov in obdelava robov

Proizvodnja tankostenskih spiralno varjenih jeklenih cevi se začne z visokokakovostnimi vroče valjanimi jeklenimi koluti. Jeklene kolobarje se odvijejo, izravnajo in obdelajo z rezkanjem robov, da se zagotovijo natančne dimenzije oblikovanja in stabilni pogoji varjenja.

Pravilna priprava surovin pomaga izboljšati natančnost cevi, konsistenco varjenja in splošno zanesljivost izdelka.

2. Postopek spiralnega oblikovanja

Med proizvodnjo pride obdelan jekleni trak v opremo za preoblikovanje in se nenehno oblikuje v strukturo spiralne cevi v skladu z načrtovanim kotom preoblikovanja.

Tehnologija spiralnega oblikovanja omogoča proizvajalcem, da proizvajajo jeklene cevi velikega premera s prilagodljivimi specifikacijami ob ohranjanju učinkovite porabe materiala.

3. Dvostransko varjenje pod praškom

Notranji in zunanji spiralni šivi so varjeni s tehnologijo dvostranskega varjenja pod praškom.

Ta metoda varjenja zagotavlja globoko penetracijo, stabilno trdnost zvara in dobre mehanske lastnosti. Postopek varjenja zagotavlja, da lahko spiralni šiv prenese normalen delovni tlak in pogoje uporabe.

4. Neporušno testiranje in pregled kakovosti

Po varjenju je tankostenska jeklena cev SSAW podvržena strogim inšpekcijskim postopkom, vključno z ultrazvočnim testiranjem, rentgenskim pregledom, merjenjem dimenzij in preverjanjem kakovosti zvara.

ZHONGTIAN sledi nadzorovanim inšpekcijskim postopkom, da zagotovi, da vsaka cev izpolnjuje zahteve kupcev glede moči, natančnosti in zanesljivosti.

5. Preskušanje hidravličnega tlaka

Hidravlični preskusi se izvajajo na končnih ceveh, da se preveri tlačna odpornost in zmogljivost puščanja.

Cevi so testirane pod določenimi tlačnimi pogoji, kar zagotavlja zanesljivo delovanje med transportom vode in drugih nizkotlačnih tekočin.

6. Rezanje, premazovanje in končna obdelava

Po pregledu se cevi razrežejo glede na dolžine, ki jih zahteva stranka, in pripravijo za dostavo.

Glede na različna okolja uporabe lahko ZHONGTIAN zagotovi prilagojene rešitve za zaščito površin, vključno z epoksidnim premazom, premazom IPN8710 in premazom proti koroziji 3PE.

Primerjava z drugimi jeklenimi cevmi

1. Tankostenska spiralno varjena cev v primerjavi z debelostensko spiralno varjeno cevjo

Spiralno varjene jeklene cevi s tanko steno so v glavnem zasnovane za uporabo pri nizkem tlaku z debelino stene na splošno med 5–12 mm, medtem ko se spiralno varjene jeklene cevi z debelo steno uporabljajo za uporabo pri višjem tlaku in za težje strukturne aplikacije.

V primerjavi s spiralno varjenimi cevmi z debelo steno izdelki s tanko steno zagotavljajo nižjo težo, lažjo namestitev in boljšo stroškovno učinkovitost, medtem ko cevi z debelo steno zagotavljajo večjo tlačno odpornost za zahtevna okolja.

2. Tankostenska spiralno varjena cev proti varjeni cevi z ravnim šivom

V primerjavi z varjenimi cevmi z ravnim šivom ima tankostenska jeklena cev SSAW prednosti v proizvodni zmogljivosti velikega premera in prilagodljivosti izdelave.

Spiralno varjene jeklene cevi lahko dosežejo premer nad φ3000 mm, medtem ko so cevi z ravnim šivom običajno bolj omejene glede premera. Zato je tankostenska spiralno varjena jeklena cev pogosto izbrana za obsežne vodne inženirske projekte in projekte komunalnih cevovodov.

3. Tankostenska spiralno varjena cev v primerjavi z brezšivno jekleno cevjo

V primerjavi z brezšivnimi jeklenimi cevmi zagotavlja tankostenska spiralno varjena jeklena cev boljšo stroškovno učinkovitost pri nizkotlačnih aplikacijah velikega premera.

Brezšivne jeklene cevi se večinoma uporabljajo v visokotlačnih in posebnih aplikacijah, medtem ko so spiralno varjene cevi bolj primerne za infrastrukturne projekte, ki zahtevajo velik premer, ekonomičen transport in učinkovito namestitev.

Protikorozijska zaščita in življenjska doba

1. Zaščita vkopanega vodovoda

Za uporabo podzemne oskrbe z vodo in odvodnjavanja je mogoče tankostensko spiralno varjeno jekleno cev obdelati z epoksi prevleko iz premogovega katrana ali protikorozijsko prevleko IPN8710.

Pod ustreznimi pogoji namestitve lahko pričakovana življenjska doba doseže približno 15–20 let, odvisno od okolja tal in pogojev vzdrževanja.

2. Zaščita notranjega prezračevalnega sistema

Za notranje prezračevalne, izpušne in industrijske zračne transportne sisteme površinska zaščita običajno vključuje premaz proti rji ali hladno pocinkano obdelavo.

Ta zaščitna metoda zagotavlja zadostno odpornost proti koroziji za notranja okolja in lahko doseže življenjsko dobo približno 10–15 let.

3. Zaščita podzemnega cevovoda z visokimi zahtevami

Za projekte, ki zahtevajo večjo odpornost proti koroziji, je tankostensko jekleno cev SSAW mogoče dobaviti s 3PE protikorozijskim premazom.

Sistem troslojne polietilenske prevleke zagotavlja izboljšano zaščito pred vlago, zemeljsko korozijo in zunanjimi okoljskimi dejavniki, s potencialno življenjsko dobo 25–30 let v ustreznih pogojih.

Vodnik po izbiri

1. Izberite glede na delovni tlak

Pri izbiri tankostenske spiralno varjene jeklene cevi je treba najprej upoštevati delovni tlak cevovodnega sistema.

Za aplikacije z delovnim tlakom ≤1,6 MPa so na splošno primerne tankostenske spiralno varjene jeklene cevi. Za pogoje višjega tlaka nad 2,5 MPa se priporočajo spiralno varjene jeklene cevi z debelo steno ali druge rešitve za cevi visoke trdnosti.

2. Izberite glede na premer in debelino stene

Zahtevano debelino stene je treba izbrati glede na premer cevi, pogoje delovanja in okolje namestitve.

Na primer, cevovodi DN600 običajno uporabljajo debelino stene 6–8 mm, cevovodi DN1000 običajno uporabljajo debelino stene 8–10 mm, cevovodi DN1500 ali večjega premera pa običajno zahtevajo debelino stene 10–12 mm.

3. Izberite glede na razred materiala

Q235B je običajno izbran za splošne aplikacije nizkotlačnih cevovodov zaradi svoje uravnotežene zmogljivosti in stroškovne prednosti.

Q355B je primeren za projekte, ki zahtevajo večjo trdnost, medtem ko se L245 običajno uporablja za aplikacije transporta po cevovodih, kjer so potrebni posebni standardi materialov.

4. Aplikacije, ki niso priporočljive

Tankostenske spiralno varjene jeklene cevi niso priporočljive za visokotlačne naftovode in plinovode, visokotemperaturne parne sisteme, težke nosilne pilote ali zelo korozivna kemična okolja.

Za te aplikacije morajo kupci izbrati jeklene cevi z višjimi nazivnimi tlaki, močnejšimi mehanskimi lastnostmi ali posebno odpornostjo proti koroziji.

Zakaj izbrati tankostensko spiralno varjeno jekleno cev ZHONGTIAN?

1. Zmogljivost profesionalne proizvodnje jeklenih cevi

ZHONGTIAN je profesionalni proizvajalec in dobavitelj tankostenskih spiralno varjenih jeklenih cevi na Kitajskem, ki ponuja prilagojene rešitve jeklenih cevi SSAW za mednarodne stranke.

S profesionalnimi proizvodnimi izkušnjami in zrelimi proizvodnimi procesi ZHONGTIAN podpira različne inženirske projekte, vključno z občinsko infrastrukturo, industrijskimi cevovodi in vodnimi transportnimi sistemi.

2. Rešitve izdelkov po meri

ZHONGTIAN lahko zagotovi prilagojene rešitve glede na zahteve projekta, vključno s premerom cevi, debelino stene, dolžino, razredom materiala in protikorozijsko obdelavo.

Ta prilagodljivost strankam omogoča, da pridobijo ustrezne izdelke iz jeklenih cevi s tanko steno SSAW za različna delovna okolja.

3. Strog sistem nadzora kakovosti

Od pregleda surovin do testiranja končnega izdelka, ZHONGTIAN uporablja stroge postopke vodenja kakovosti v celotnem proizvodnem procesu.

Vsaka cev je izdelana z nadzorovano varilno tehnologijo, inšpekcijskimi postopki in standardi testiranja, ki zagotavljajo stabilno kakovost in zanesljivo delovanje.

pogosta vprašanja

1. Ali se tankostenske spiralno varjene jeklene cevi lahko uporabljajo za konstrukcije rastlinjakov?

Tankostenske spiralno varjene jeklene cevi se lahko uporabljajo za velike temelje rastlinjakov ali podporne stebre, kjer je potrebna strukturna podpora večjega premera.

Za okvirje navadnih rastlinjakov pa se običajno uporabljajo manjše pocinkane okrogle ali ovalne cevi, ker so lažje, enostavnejše za namestitev in bolj ekonomične za standardno gradnjo rastlinjakov.

2. Kakšna je razlika med tankostensko jekleno cevjo SSAW in pocinkano cevjo?

Tankostenska jeklena cev SSAW je v glavnem zasnovana za nizkotlačni transport tekočine velikega premera in lahke konstrukcijske aplikacije.

Pocinkane cevi so na splošno cevi manjšega premera, ki se uporabljajo za vodovodne sisteme, gradbene odre, rastlinjake in splošne gradbene aplikacije. Oba izdelka služita različnim inženirskim namenom.

3. Ali se bo tankostenska spiralno varjena jeklena cev zlahka deformirala?

Kvalificirana tankostenska spiralno varjena jeklena cev ima zadostno togost obroča in odpornost proti deformacijam, če je pravilno izbrana in nameščena.

V normalnih zakopanih ali nadzemnih delovnih pogojih lahko cev ohrani stabilno delovanje. Vendar pa se ne sme uporabljati zunaj predvidenega območja tlaka ali v okoljih z veliko obremenitvijo in zelo jedkim okoljem.
