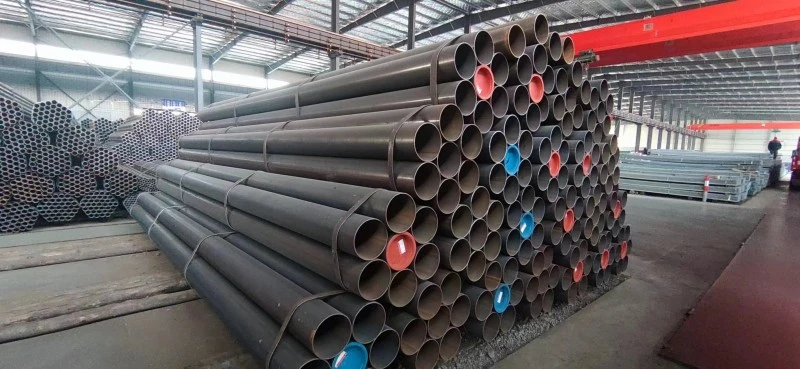

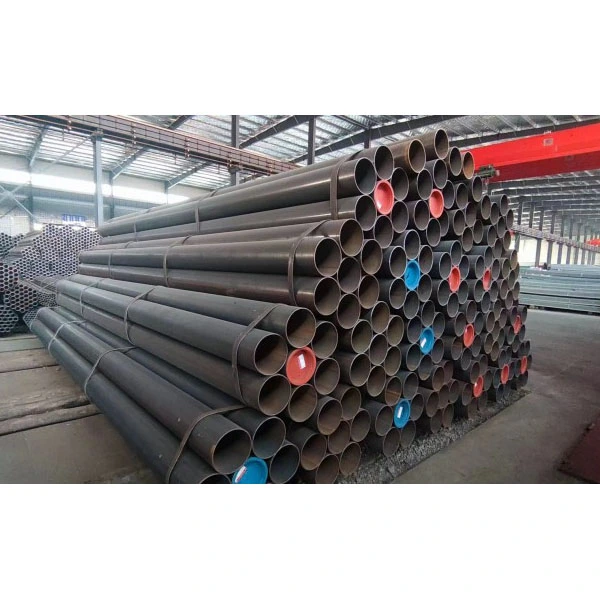

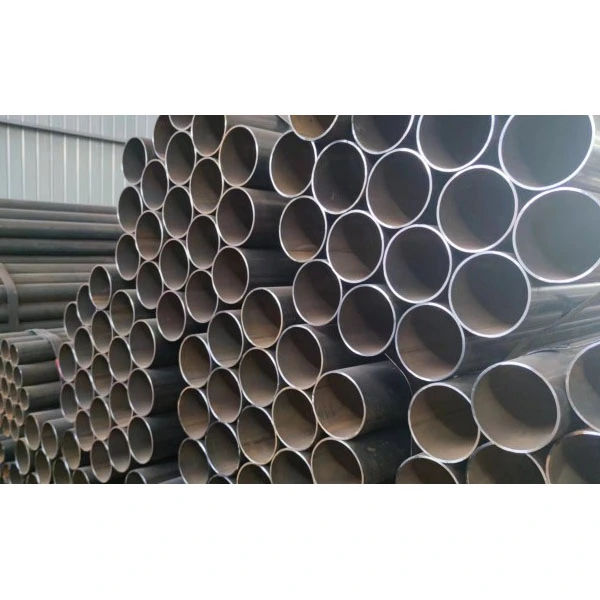

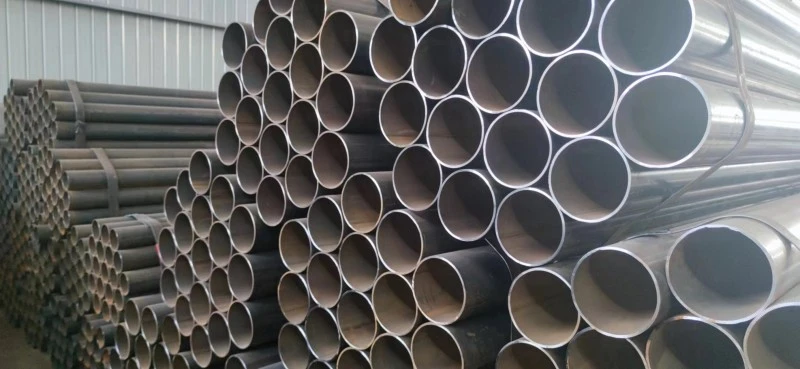

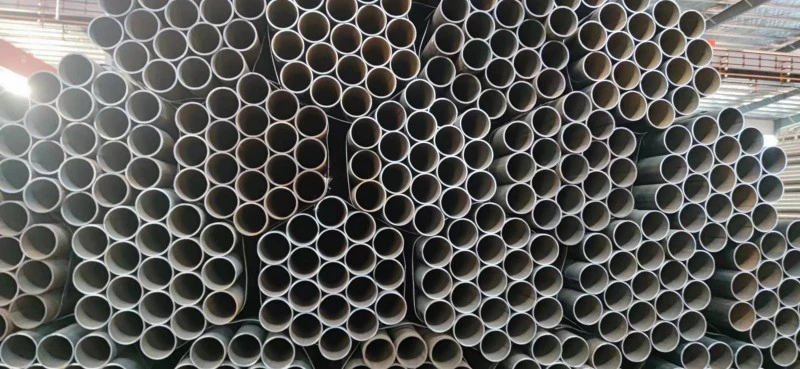

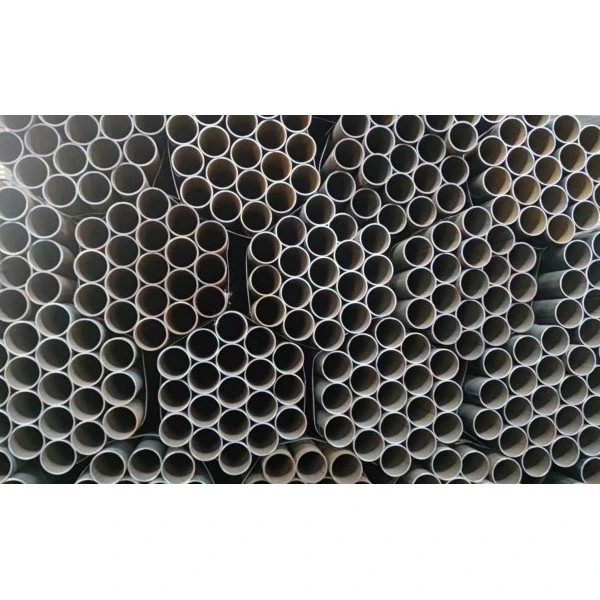

Debelostenska vzdolžna varjena jeklena cev

Vzdolžno varjene jeklene cevi z debelo steno Zhongtian se uporabljajo na ključnih področjih, kot sta kemijsko in pomorsko inženirstvo. Strogo se držimo standarda EEAT 2.0, pri čemer izkoriščamo zrelo kakovost izdelkov, dokazane projektne izkušnje in celovite tehnične storitve za zagotavljanje zanesljivih cevnih rešitev za globalne stranke.

Osnovne definicije in specifikacije

1. Opredelitev izdelka

- Debelostenske cevi: Debelina stene ≥ 8 mm

- Izjemno debele stenske cevi z visoko dodano vrednostjo: debelina stene ≥ 25 mm

- Razpon premera: zunanji premer 219–2500 mm (glavne specifikacije 610–1420 mm)

- Razpon debeline stene: 6–60 mm

- Standardna enojna dolžina: 12 metrov, prilagodljive 18 metrov in več ultra dolge cevi

2. Pogosto uporabljeni materiali

- Ogljikovo jeklo: Q235B, Q355B/C/D/E, primerno za splošne strukture in običajne delovne pogoje

- Jeklo za cevovode: L245–L555, API 5L X42–X80, predvsem za visokotlačni transport nafte in plina

- Legirano jeklo: 16Mn, ASTM A106 Gr.B, primerno za visokotemperaturna in visokotlačna delovna okolja

3. Standardi

- Domači standardi: GB/T 9711, GB/T 3091, SY/T 5037

- Mednarodni standardi: API 5L, ASTM A53, EN 10217

Dvostransko varjenje pod praškom (LSAW): glavni postopek za debelostenske cevi velikega premera

1. Izbira surovin: Uporabljajo se jeklene plošče srednje debeline, ki so opravile detekcijo napak, z debelino plošče 6–60 mm.

2. Rezkanje robov jeklene plošče: na robovih plošč so strojno obdelani varilni robovi, da se zagotovi preboj zvara in kakovost varjenja.

3. Pred-upogibanje robov: obe strani jeklene plošče sta predhodno upognjeni, da se prepreči razpokanje po oblikovanju.

4. Postopek oblikovanja (tri glavne metode)

- Oblikovanje JCOE: postopno žigosanje tipa J, tipa C in tipa O je zaključeno zaporedno, primerno za cevi s premerom 406–1626 mm in debelino stene 6–40 mm, kar ponuja visoko stroškovno učinkovitost in stabilno kakovost.

- Oblikovanje UOE: najprej žigosanje v obliki črke U, nato spajanje šivov v obliki črke O in končno mehansko širjenje premera. Posledica tega je optimalna dimenzijska zaokroženost in natančnost ter se pogosto uporablja pri ključnih projektih, kot so visokonapetostni magistralni vodi, rečni prehodi in globokomorske operacije. Reprezentativna specifikacija: kakovost jekla X80, zunanji premer 1422 mm × debelina stene 32,1 mm.

- RBE Roll Forming: neprekinjeno valjanje je primerno za cevi majhnega in srednjega premera, za standardne in debelostenske izdelke ter nudi izjemno proizvodno učinkovitost.

5. Postopek varjenja: uporablja se dvostransko obločno varjenje z več žicami (običajno varjenje s štirimi žicami). Varilni tok je 800–1200A, napetost 28–36V, hitrost varjenja 0,8–1,2 m/min. Vsi zvari so podvrženi 100 % ultrazvočnemu (UT) + radiografskemu (RT) odkrivanju napak, da se odpravijo napake, kot so razpoke in nepopolno zlitje.

6. Naknadna obdelava

- Toplotna obdelava: normalizacija in popuščanje odpravljata preostale napetosti v cevi in ​​izboljšata splošno žilavost.

- Končna obdelava: ravnanje, rezanje, posnemanje robov in preverjanje polne dimenzije.

- Hidrostatično testiranje: Standardni tlačni preizkus (10 MPa, 30 minut), da se zagotovi odsotnost puščanja.

- Zaščita pred korozijo: 3PE proti koroziji, epoksi praškasti premaz, vroče cinkanje itd., primerno za zakopana in korozivna okolja.

Visokofrekvenčno uporovno varjenje (ERW): pomožni proizvodni proces

Ta postopek se uporablja predvsem za proizvodnjo cevi majhnega in srednjega premera, ki se uporablja za premere 20–610 mm in debeline stene 1,2–12,7 mm. Ponuja visoko proizvodno učinkovitost, nadzorovane stroške, neprekinjene in enakomerne zvare, manj napak in odlično tesnjenje.

Prednosti osnovne zmogljivosti

1. Visoka trdnost in odpornost na visok pritisk

Debelostenska vzdolžno varjena jeklena cev se glede na svojo debelostensko strukturo in visokokakovostne surovine ponaša z mejo tečenja najmanj 235 MPa, pri čemer razred jekla X80 doseže 555 MPa. Ima razpon tlaka 10–30 MPa, izkazuje odlično odpornost na udarce in deformacije ter izpolnjuje zahteve za visokotlačne in težke aplikacije.

2.Stabilna in zanesljiva kakovost zvara

Dvostransko varjenje pod praškom doseže globoko penetracijo, koeficient zvara doseže 1,0; visokofrekvenčno uporovno varjenje zagotavlja odlično tesnjenje. Oba postopka sta primerna za transport vnetljivih in eksplozivnih medijev.

3. Visoka dimenzijska natančnost

Odstopanje zunanjega premera ≤ ±1 % premera cevi, odstopanje debeline stene ≤ ±12,5 % debeline stene, eliptičnost ≤ 0,5 % premera cevi. Njegova okroglost in ravnost sta boljši od spiralno varjenih cevi, kar ima za posledico večjo prilagodljivost za namestitev na kraju samem.

4. Pomembna skupna stroškovna prednost

Pri izdelkih z velikimi specifikacijami s premerom ≥325 mm je proizvodna učinkovitost veliko višja od brezšivnih jeklenih cevi, kar zmanjša skupne stroške za 30 %–50 %. V primerjavi s spiralno varjenimi cevmi se ponaša z večjo aksialno trdnostjo, krajšimi zvari in manjšim tveganjem napak, zaradi česar je prednostna izbira za daljnovode.

5. Širok razpon delovnih pogojev

Lahko prenese okolja v razponu od -40 ℃ do 450 ℃, hkrati pa ima odlično odpornost proti utrujenosti in koroziji, zaradi česar je primeren za različna težka okolja, kot so globoko morje, permafrost in kemična korozija.

Glavna področja uporabe

1. Prevoz nafte in plina: magistralni visokotlačni cevovodi za nafto in zemeljski plin, mestna visokotlačna plinovodna omrežja (glavna uporaba jekel X70 in X80)

2. Energija: cevovodi za kroženje vode v elektrarnah, cevovodi za razžveplanje, cevovodi za transport premoga v prahu, zbiralniki termoelektrarn, tlačne jeklene cevi hidroelektrarn

3. Kemično rafiniranje: visokotemperaturni in visokotlačni procesni cevovodi, cevovodi za transport vnetljivih in eksplozivnih medijev, cevovodi za čiščenje odplak

4. Gradbene jeklene konstrukcije: mostne nosilne temeljne cevi za pilote, veliki gradbeni stebri, jeklena ohišja za temelje pilotov, ohišja za ščitne predore

5. Pomorski inženiring: plašči za platforme na morju, podmorski cevovodi, pristaniški in pomolni pilotni temelji

6. Komunalno inženirstvo: visokotlačna ogrevalna cevovodna omrežja, obsežni projekti oskrbe z vodo in odvodnjavanja ter preusmeritve vode, cevovodi z integrirano cevno galerijo

Resnični primer: Projekt gradnje tunelskega ščita reke Jangce

Podjetje Zhongtian je dobavilo jekleno cev z debelimi stenami razreda X80, Φ1422 × 32,1 mm, Φ1422 × 32,1 mm UOE, ki je bila obojestransko varjena z obločno varjenjem, za ključni projekt zahodno-vzhodnega plinovoda—projekt tuneliranja reke Jangce. Ta projekt, ki se nahaja na zapletenem geološkem območju, je zahteval cevi z visoko tlačno odpornostjo in dolžino enega kosa do 18 metrov (specifikacija ultra dolge stene z izjemno debelo steno). Vsi izdelki so bili podvrženi celotnemu naboru ultrazvočnih, radiografskih in hidrostatičnih preskusov, z uspešnostjo odkrivanja napak zvara 99,8 %. Ta projekt je v celoti preveril stabilnost in zanesljivost cevi Zhongtian pri večjih projektih na dolge razdalje, visokotlačnih in prečnih rekah.

Kontrola kakovosti in standardi testiranja

1. Neporušitveno testiranje: 100 % zvarov je bilo podvrženih ultrazvočnemu in radiografskemu testiranju, ki omogoča odkrivanje napak z enakovrednim premerom 2 mm, strogo nadzorovanje razpok, pomanjkanje fuzije in druge težave.

2. Preizkušanje mehanskih lastnosti: Preskusi natezne trdnosti, nizkotemperaturnega udarca (-20 ℃ udarna energija ≥34 Joulov), upogibni in sploščeni preskusi so bili izvedeni serijo za serijo.

3. Dimenzijski pregled: za vsako cev so bili pregledani zunanji premer, debelina stene, ovalnost, ravnost in poševne mere.

4. Hidrostatično testiranje: Tlačno testiranje je bilo izvedeno strogo v skladu z industrijskimi standardi; cevi so veljale za ustrezne, če ni bilo puščanja ali plastične deformacije.

pogosta vprašanja

V1: Kako razlikovati med debelostensko vzdolžno varjeno jekleno cevjo in tankostensko ravnošivno varjeno cevjo?

O: Industrija uporablja debelino stene kot glavno merilo za klasifikacijo: cevi z debelino stene ≥ 8 mm so varjene cevi z debelimi stenami, pri čemer so cevi z debelimi stenami ≥ 25 mm posebej debelostenske varjene cevi, ki se večinoma uporabljajo v pogojih visokega tlaka in težkih obremenitev; cevi z debelino stene < 8 mm so tankostenske varjene cevi, ki se običajno uporabljajo za transport tekočin pod nizkim tlakom in običajne konstrukcijske konstrukcije, z relativno nižjo trdnostjo in odpornostjo na pritisk.

V2: Zakaj je za projekte visokonapetostnih magistralnih vodov boljša obločno varjena cev z ravnim šivom pred spiralno varjeno cevjo?

O: Obločno varjena cev z ravnim šivom ima samo en kratek zvar, kar ima za posledico večjo aksialno trdnost ter stabilnejšo okroglost in splošno kakovost; medtem ko ima spiralno varjena cev daljši zvar, kar vodi do večje verjetnosti napak, in je primerna samo za srednje in nizkotlačne pogoje ter običajne konstrukcijske projekte. Zato je za visokonapetostne daljnovode prednostna obločno varjena cev z ravnim šivom.

V3: Katere verodostojne kvalifikacije ima vzdolžno varjena jeklena cev z debelo steno Zhongtian?

O: Naši izdelki se strogo držijo glavnih domačih in mednarodnih standardov, kot so API 5L, GB/T 9711 in ASTM A53, in imajo tudi ustrezne certifikate, kot sta CE in ISO. Kot zakoniti dobavitelj in proizvajalec na Kitajskem naši proizvodni obrati v celoti izvajajo sistem vodenja kakovosti EEAT 2.0, naši izdelki pa imajo popolne kvalifikacije in izpolnjujejo zahteve glede dostopa različnih mednarodnih inženirskih projektov.
