Tankostenska vzdolžno varjena jeklena cev

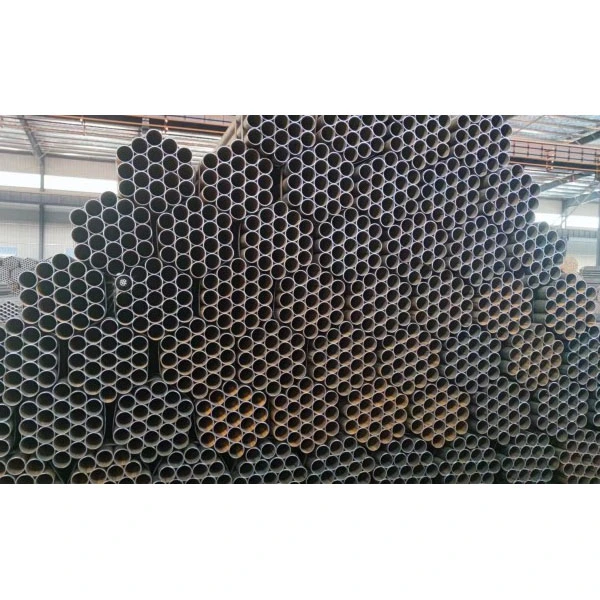

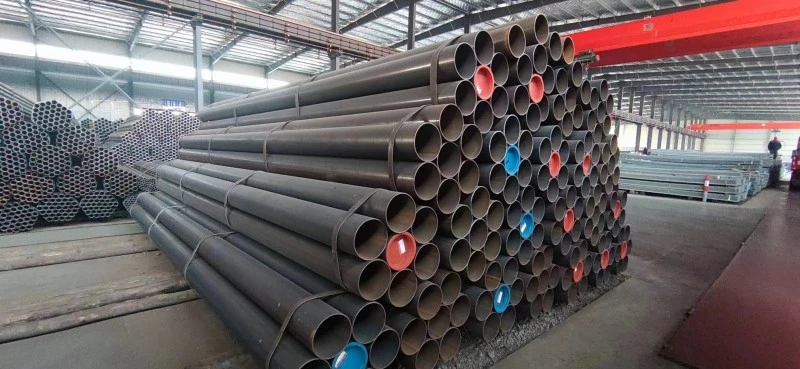

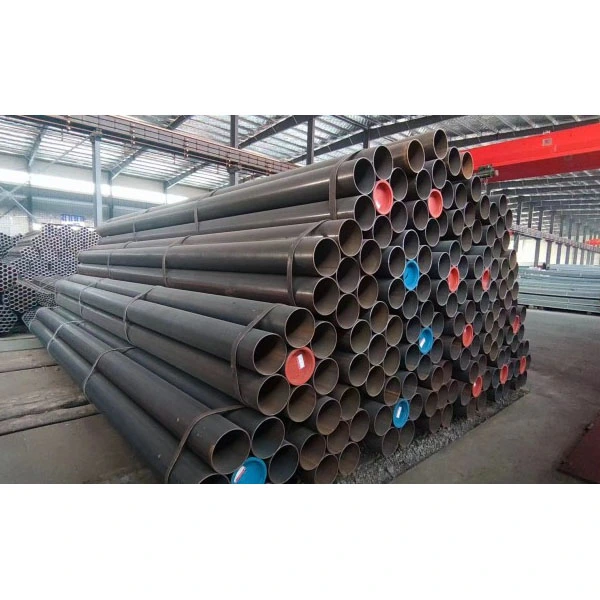

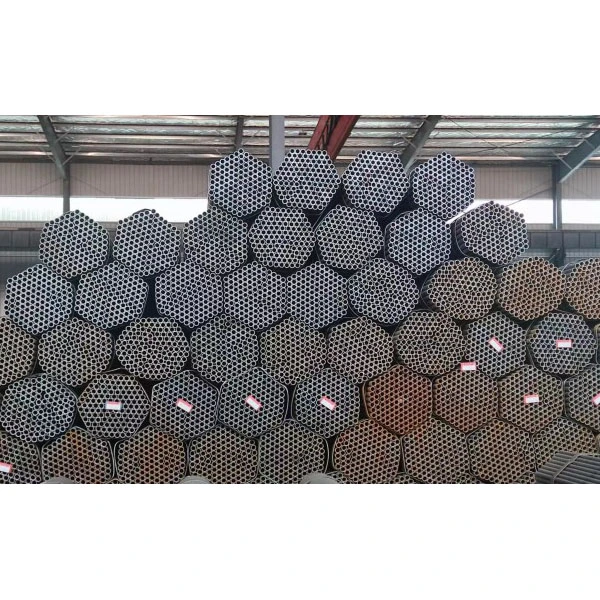

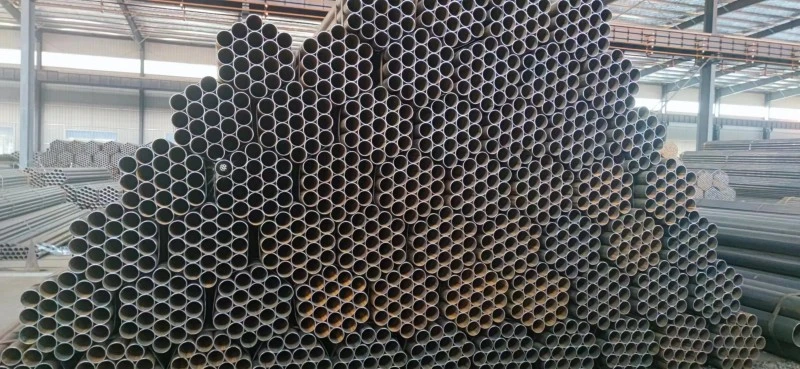

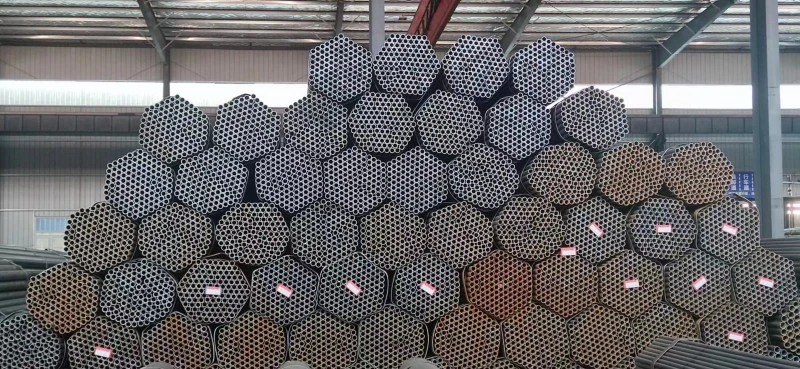

Tankostenska vzdolžno varjena jeklena cev Zhongtian je lahka jeklena cev, izdelana iz jeklenega traku ali jeklene plošče kot osnovnega materiala, valjana in nato varjena vzdolž enega samega vzdolžnega zvara.

- Debelina stene: 1,0–6 mm

- Zunanji premer: Φ20–Φ610 mm (skupne specifikacije Φ33–Φ426 mm)

- Standardna dolžina: 6 metrov, 12 metrov, na voljo tudi dolžine po meri

- Osnovni postopek: visokofrekvenčno uporovno varjenje (ERW/HFW)

- Standardi: GB/T 3091-2025, GB/T 13793-2016, ASTM A53

Pogosti materiali in mehanske lastnosti

Tankostenska vzdolžna varjena jeklena cev je izdelana iz visokokakovostnega ogljikovega jekla, ki uravnoteži strukturno trdnost in zmogljivost obdelave:

1 Q195: Meja tečenja ≥ 195 MPa, primerna za odre, zaščitne ograje in nizkotlačne vodovodne napeljave

2 Q215A/B: Meja tečenja ≥ 215 MPa, uporablja se predvsem za transport tekočin in splošne strukturne cevi

3 Q235B: Meja tečenja ≥ 235 MPa MPa, najbolj vsestranska, pogosto uporabljena v gradbeništvu, oskrbi z vodo in odvodnjavanjem ter prenosu plina.

4 Q355B: Meja tečenja ≥ 355 MPa, primerno za proizvodnjo nosilnih konstrukcij in mehanske opreme.

Proizvodni proces

Kot profesionalni proizvajalec Zhongtian uporablja popolnoma avtomatiziran natančen proizvodni proces:

1. Odvijanje → Izravnavanje → Obrezovanje robov

2. Postopek oblikovanja: Opremljen s 7–9 nizi gradientnih valjev, ki se postopoma valjajo in oblikujejo, da se izognejo težavam s koncentracijo napetosti.

3. Visokofrekvenčno varjenje: delovna frekvenca 100–500 kHz, prazen rob cevi se takoj segreje na 1300–1500 ℃, da se doseže taljenje, nato pa se z ekstrudijskimi valji zaključi metalurško lepljenje. Varjenje ne zahteva dodatne kovine.

4. Odstranjevanje zvara → Srednjefrekvenčno žarjenje za razbremenitev → Dimenzioniranje in ravnanje

5. Rezanje na dolžino → Testiranje delovanja → Protikorozijska obdelava → Embalaža končnega izdelka

- Hitrost varjenja: 20–30 m/min, do 60 m/min

- Trdnost zvara: Ne manj kot 90 % trdnosti osnovnega materiala

- Dimenzijska toleranca: napaka zunanjega premera ±0,5 mm, enakomernost debeline stene ≥98%

Temeljne prednosti

1. Lahek in ekonomičen: 20–30 % lažji od brezšivnih jeklenih cevi enakih specifikacij, kar zmanjša skupne stroške za 15–25 %.

2. Natančne dimenzije: gladka površina cevi, strog nadzor tolerance, odlično hladno krivljenje in varjenje ter priročna namestitev.

3. Visoka proizvodna zmogljivost: Hitra hitrost varjenja, ki temelji na tovarniški obsežni proizvodni zmogljivosti, kar omogoča hitro in veliko količino dobave.

4. Stabilni zvari: enostavna porazdelitev napetosti v enem samem ravnem šivu, manj nagnjena k superpoziciji napetosti, kar ima za posledico boljšo odpornost proti utrujenosti.

Sistem nadzora kakovosti

Strogo testiranje v celotnem procesu za zagotovitev varnosti izdelka:

- Popoln hidrostatični preskus: preskusni tlak 2,5 MPa, tlak vzdržuje 1 minuto brez puščanja

- Nedestruktivno testiranje: pokritost testiranja z vrtinčnimi tokovi in ​​ultrazvočnega testiranja

- Mehansko preskušanje: izvajanje več preskusov, vključno s preizkušanjem sploščenja, razširjanja in nateznega testiranja

- Popolna sledljivost: hramba poročil o materialih, številk serij peči in zapisov o proizvodnji serij.

Glavna področja uporabe

Tankostenske vzdolžno varjene jeklene cevi so primerne za različne nizkotlačne transporte tekočin in uporabo v lahkih konstrukcijah:

1. Gradbena konstrukcija: nosilci in stebri jeklene konstrukcije, odri, nosilci za zavese, ograje

2. Komunalni inženiring: Cevovodi za oskrbo z vodo in odvodnjavanje, prenos nizkotlačnega plina, protipožarne brizgalne cevi

3. Kmetijstvo in varčevanje z vodo: namakalni cevovodi, cevi črpalk za globoke vodnjake, cevovodi za čiščenje vode

4. Stroji in lahka industrija: transportni valji, ohišja motorjev, pohištvene cevi, fitnes oprema

5. Napajanje in komunikacija: Zaščitne cevi za kable, vodne cevi, podpore za kabelske police

Primer uporabe v resničnem svetu

Projekt velikega komercialnega kompleksa v Šanghaju (2024)

Projektne zahteve: Nakup 12.000 metrov cevi Φ48 × 3,0 mm Q235B za uporabo kot podporne cevi za odre in zavese, skladne s standardom GB/T 3091. Cevi morajo biti lahke, dimenzijsko natančne in vroče pocinkane za zaščito pred korozijo.

Rešitev Zhongtian: uporaba tehnologije visokofrekvenčnega uporovnega varjenja za proizvodnjo tankostenskih vzdolžno varjenih jeklenih cevi z debelino cinkove prevleke najmanj 30 mikrometrov.

Učinki aplikacije

1. V primerjavi z brezšivnimi jeklenimi cevmi so skupni stroški nabave nižji za 22 %;

2. Toleranca zunanjega premera je nadzorovana v območju ±0,3 mm, kar povzroči nič neskladnih izdelkov med prevzemom na kraju samem;

3. Standardizirani konci cevi izboljšajo učinkovitost namestitve za 30 %;

4. V petih letih od zagona cevi niso pokazale nobenih znakov rje, deformacij ali poškodb zvara.

pogosta vprašanja

V1: Kakšen pritisk lahko prenesejo tankostenske jeklene cevi z ravnim šivom Zhongtian?

O: Ta izdelek je zasnovan za tlake ≤2,5 MPa in ustreza potrebam oskrbe z vodo, oskrbe s plinom, oskrbe s stisnjenim zrakom in običajnih strukturnih aplikacij. Ni priporočljivo za visokotlačne aplikacije ali temperature, ki presegajo 450 ℃.

V2: Kako Zhongtian zagotavlja kakovost in zanesljivost zvara?

O: Uporabljamo visokofrekvenčno uporovno varjenje in strogo nadzorujemo vse procesne parametre, pri čemer dosežemo trdnost zvara več kot 90 % osnovnega materiala. Vsi končni izdelki so podvrženi 100-odstotnemu hidrostatičnemu testiranju, kot tudi neporušnemu testiranju z vrtinčnimi tokovi in ​​ultrazvokom, odposlani pa so samo tisti, ki jih opravijo.

V3: Kakšni so standardni dobavni roki in storitve prilagajanja za naše izdelke?

O: Za standardne specifikacije 6 metrov in 12 metrov je dobavni rok 7 do 10 dni. Na zahtevo so na voljo dolžine po meri od 1 do 18 metrov. Nudimo tudi vroče cinkanje, epoksidne premaze za zaščito pred korozijo in storitve obdelave koncev cevi, kot so poševno rezanje navojev in izdelava prirobnic. Sprejemamo majhna poskusna naročila in velika množična naročila.
