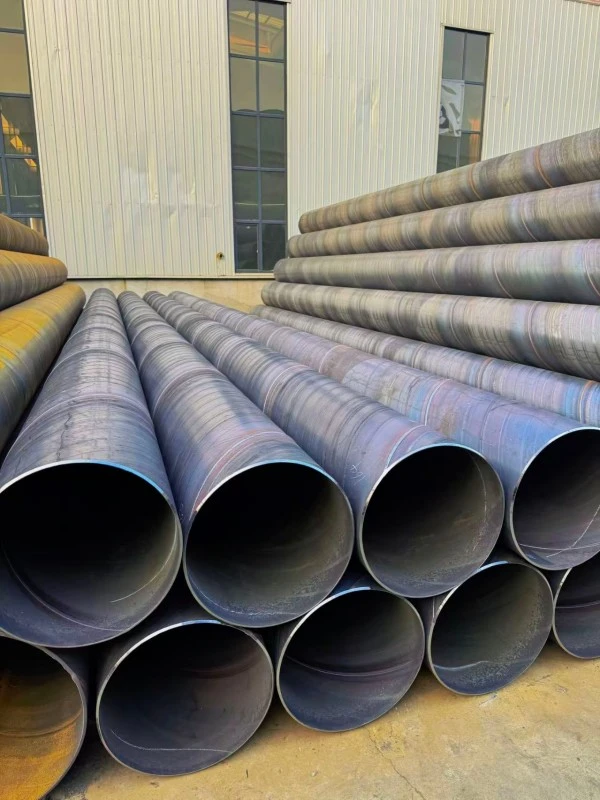

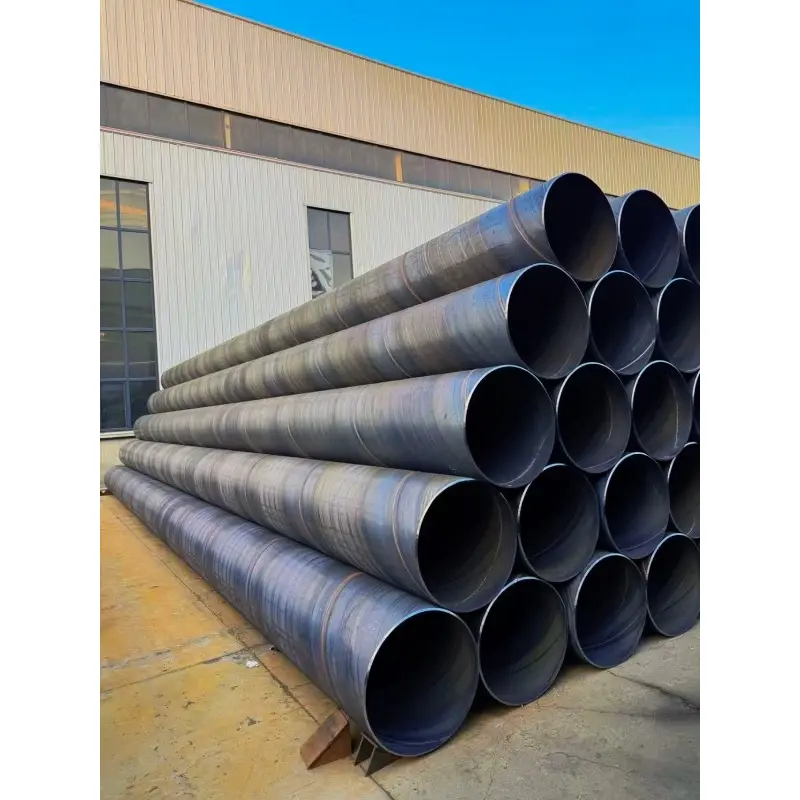

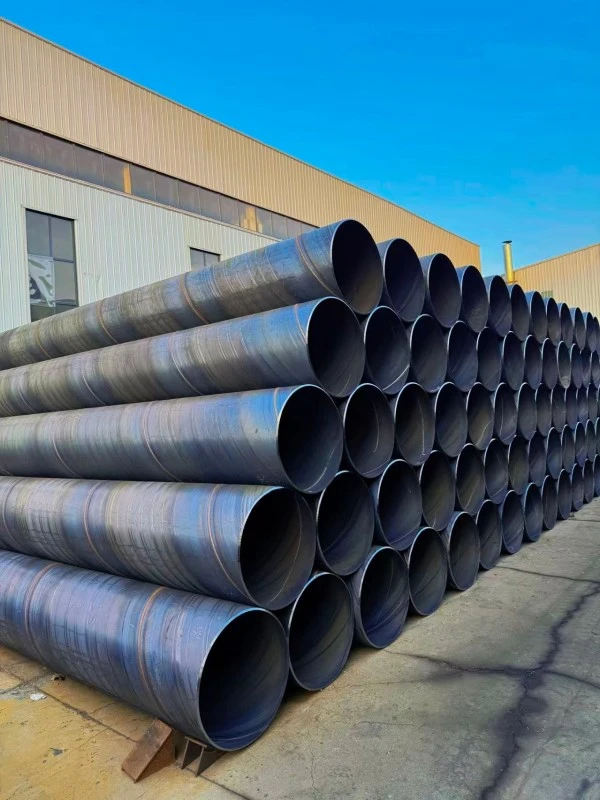

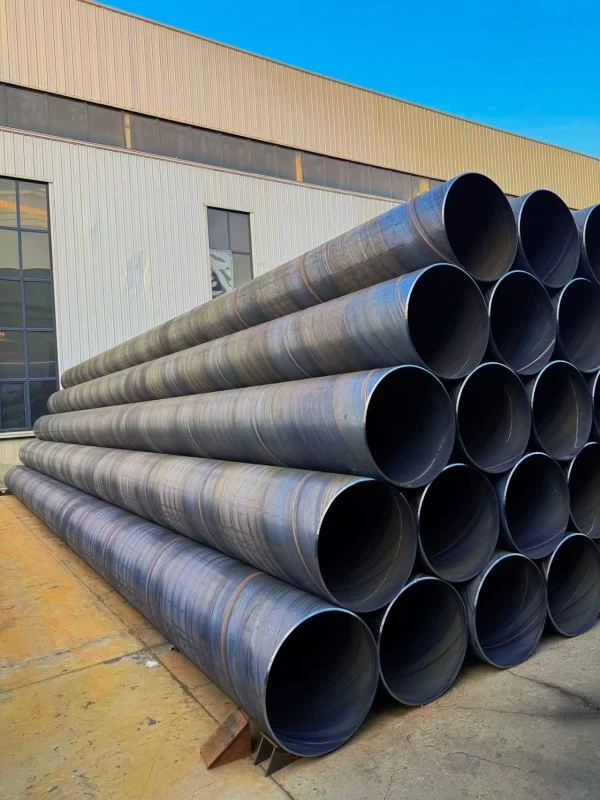

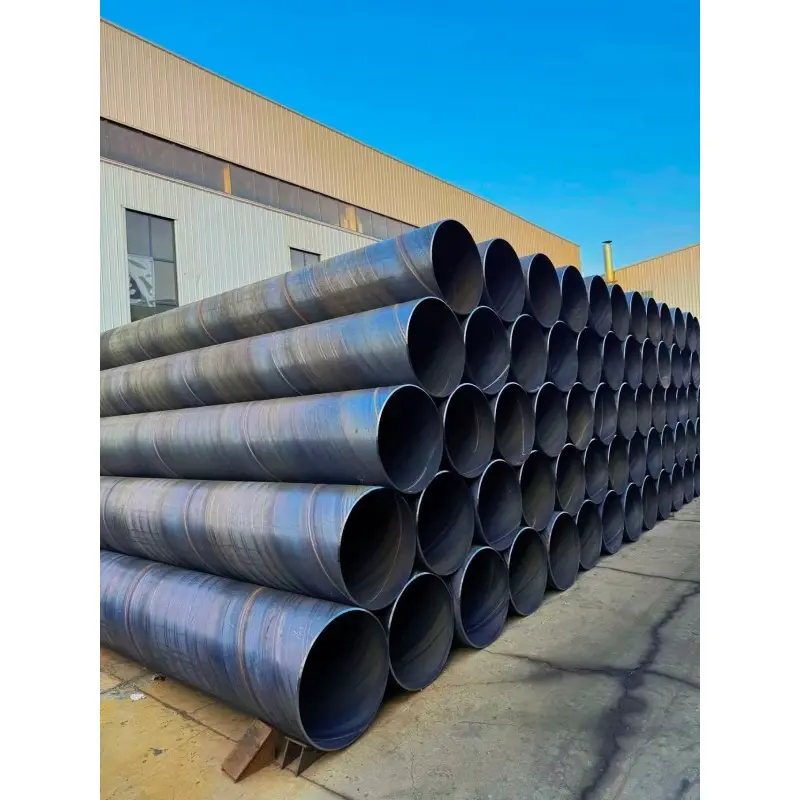

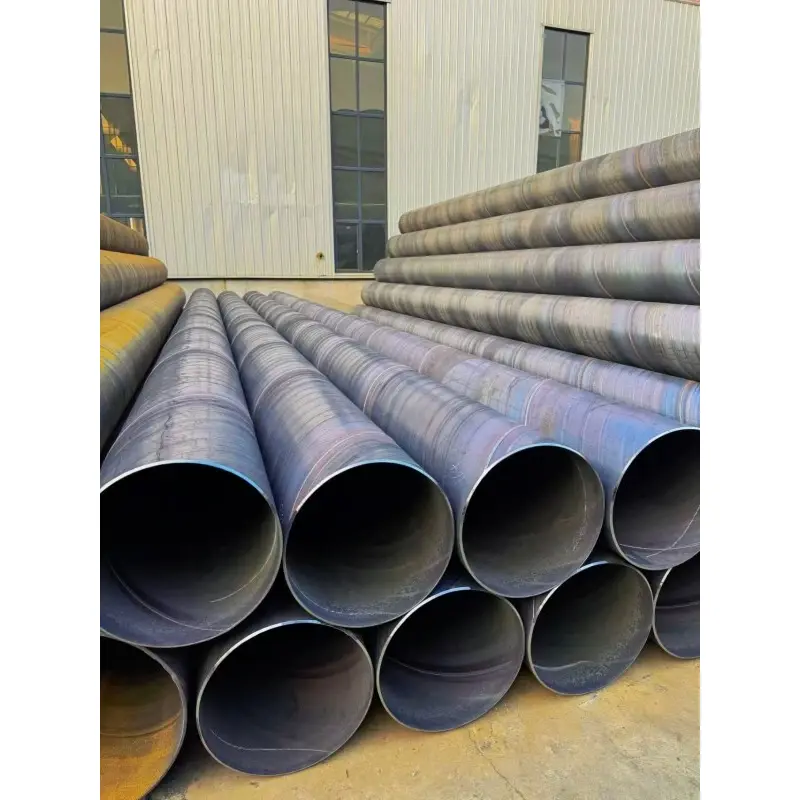

Spiralno varjene jeklene cevi velikega premera

Spiralno varjene jeklene cevi velikega premera se proizvajajo z uporabo vroče valjanih jeklenih trakov kot surovin. Z neprekinjenim spiralnim oblikovanjem, notranjim in zunanjim dvostranskim obločnim varjenjem pod praškom, neporušitvenim testiranjem in hidravličnim tlačnim preizkusom se jekleni trak pretvori v varjeno jekleno cev velikega premera.

Izdelek je v glavnem zasnovan za projekte, ki zahtevajo velike transportne zmogljivosti, postavitev cevovodov na dolge razdalje in strukturne aplikacije velikega premera.

In the steel pipe industry, outer diameter ≥820mm (DN800) is generally considered large diameter. Pipes with diameter φ1420mm and above are commonly classified as ultra-large diameter steel pipes.

Ključne značilnosti jeklenih cevi velikega premera SSAW vključujejo proizvodno zmogljivost velikega premera, uravnoteženo porazdelitev napetosti, močno odpornost proti deformacijam, visoko učinkovitost transporta in primernost za obsežne inženirske projekte.

Tehnične specifikacije

Prednosti jeklenih cevi SSAW velikega premera

1. Izjemna proizvodna zmogljivost ultra velikega premera

Največja prednost spiralno varjenih jeklenih cevi velikega premera je njihova sposobnost doseganja proizvodnje velikega premera s tehnologijo spiralnega varjenja.

V primerjavi z brezšivnimi jeklenimi cevmi in nekaterimi varjenimi cevmi z ravnim šivom je proizvodnja spiralno varjenih jeklenih cevi manj omejena z omejitvami premera. Lahko doseže stabilno proizvodnjo cevi nad φ3000 mm, zaradi česar je idealna izbira za obsežne prenose vode, komunalna cevovodna omrežja in industrijske projekte.

ZHONGTIAN ponuja prilagojene rešitve za jeklene cevi velikega premera v skladu z zahtevami projekta, vključno s premerom, debelino stene, kakovostjo materiala in možnostmi premazov.

2. Visoka transportna učinkovitost za sisteme z velikim pretokom

Cevovodni sistemi velikega premera so običajno zasnovani za transport velikih količin vode, plina ali industrijskih tekočin.

Jeklena cev SSAW velikega premera zagotavlja večjo notranjo površino pretoka, zmanjšuje upor pretoka in izboljšuje učinkovitost transporta. Pri projektih prenosa na dolge razdalje lahko povečanje premera cevi zmanjša število potrebnih vzporednih cevovodov in optimizira celotno inženirsko naložbo.

3. Stabilna strukturna zmogljivost v zapletenih pogojih

Cevovodi velikega premera lahko med obratovanjem doživijo zunanji pritisk, premikanje zemlje in obremenitev vgradnje.

Spiralno varjena struktura pomaga enakomerno porazdeliti napetost vzdolž telesa cevi, izboljša odpornost proti deformacijam, posedanju temeljev in zunanjim obremenitvam. Zaradi tega so spiralno varjene jeklene cevi velikega premera primerne za vkopane cevovode in kompleksna geološka okolja.

4. Zmanjšano varjenje na terenu in hitrejša konstrukcija

Pri projektih cevovodov na dolge razdalje število spojev neposredno vpliva na učinkovitost gradnje in zanesljivost delovanja.

Spiralno varjene jeklene cevi velikega premera je mogoče dobaviti v daljših standardnih dolžinah, običajno 12 metrov, z dolžinami po meri, ki so na voljo glede na zahteve projekta. Daljši odseki cevi zmanjšajo točke varjenja na terenu, skrajšajo obdobja gradnje in zmanjšajo morebitna tveganja puščanja.

5. Boljša gospodarska uspešnost za velike projekte

Inženirski projekti velikega premera zahtevajo celovito obravnavo stroškov materiala, transportnih stroškov in učinkovitosti namestitve.

V primerjavi z brezšivnimi jeklenimi cevmi velikega premera in nekaterimi cevmi z ravnim šivom jeklena cev SSAW velikega premera zagotavlja boljšo stroškovno učinkovitost, hkrati pa ohranja zahtevano mehansko zmogljivost, zaradi česar je široko izbrana za velike infrastrukturne projekte.

6. Prilagodljiv material in izbira debeline stene

Različna inženirska okolja zahtevajo različne ravni delovanja cevi.

ZHONGTIAN lahko dobavi spiralno varjene jeklene cevi velikega premera z različnimi vrstami materialov in kombinacijami debeline stene, kar strankam omogoča izbiro ustreznih rešitev glede na zahteve glede tlaka, pogojev tal, transportnega medija in servisnega okolja.

Glavne aplikacije

1. Velika komunalna cevovodna omrežja

Spiralno varjene jeklene cevi velikega premera se pogosto uporabljajo v mestnih vodovodnih sistemih, drenažnih cevovodih, kanalizacijskih transportnih omrežjih, sistemih za zbiranje deževnice in projektih prenosa mestne vode.

Zaradi velike pretočne zmogljivosti in ekonomičnih konstrukcijskih lastnosti je primeren za večje komunalne infrastrukturne projekte, ki zahtevajo dolgoročno delovanje in stabilno delovanje.

2. Ohranjanje vode in hidrotehnika

Obsežni projekti varstva z vodo zahtevajo cevovode z visoko transportno zmogljivostjo in zanesljivo strukturno zmogljivostjo.

Jeklene cevi SSAW velikega premera se običajno uporabljajo v povezovalnih cevovodih rezervoarjev, tlačnih cevovodih črpalnih postaj, sistemih za nadzor poplav, cevovodih za prečkanje rek in velikih projektih preusmeritve vode.

3. Prevoz nafte in plina na dolge razdalje

Pri transportu surove nafte, zemeljskega plina, rafinirane nafte in zbiralnih sistemih na naftnih poljih cevovodi velikega premera pomagajo izboljšati učinkovitost transporta.

V skladu s projektnimi zahtevami glede tlaka in mednarodnimi standardi za cevovode je mogoče izbrati materiale, kot so L245, L360, X52, X60 in X70, da ustrezajo različnim pogojem cevovoda.

4. Temelji pilotov velikega premera in podporni inženiring

Zaradi velike velikosti in strukturne stabilnosti se lahko spiralno varjene jeklene cevi velikega premera uporabljajo za temelje mostov, gradnjo pristanišč, visokih zgradb, ohišja pilotov velikega premera in začasne podporne strukture.

Zagotavlja zanesljivo podporo in je primeren za projekte, ki zahtevajo temeljne komponente velikega premera.

5. Industrijski prezračevalni in procesni cevovodi

Spiralno varjene cevi velikega premera se uporabljajo tudi v industrijskih prezračevalnih sistemih, cevovodih za odstranjevanje prahu, sistemih za hladilno vodo v elektrarnah, cirkulacijskih cevovodih kemičnih obratov in transportnih sistemih industrijskih procesov.

Zasnova velikega premera pomaga izboljšati transportno zmogljivost in podpira učinkovito industrijsko delovanje.

6. Projekti podzemnih komunalnih koridorjev in predorov

Pri podzemni gradnji se lahko jeklene cevi SSAW velikega premera uporabljajo za obsežne komunalne koridorje, cevovodne sisteme predorov in aplikacije podzemnega transporta.

Njegova zmogljivost velikega premera pomaga izboljšati integracijo cevovoda in optimizirati uporabo podzemnega prostora.

Proizvodni proces

1. Priprava jeklenega traku

Proizvodnja se začne z vroče valjanimi jeklenimi trakovi, izbranimi glede na zahtevani premer, debelino stene in kakovost materiala.

Jekleni trakovi so odviti, poravnani in obdelani na robovih, da se zagotovijo natančne dimenzije oblikovanja in stabilni pogoji varjenja.

2. Kontrola oblikovanja spirale

Pripravljen jekleni trak se kontinuirano oblikuje v obliko spiralne cevi pod nadzorovanimi proizvodnimi parametri.

Med tem postopkom se natančno nadzorujejo okroglost cevi, natančnost premera in stabilnost oblikovanja, da se zagotovijo zanesljivi končni izdelki.

3. Dvostransko varjenje pod praškom

Notranji in zunanji spiralni šivi so varjeni s tehnologijo dvostranskega varjenja pod praškom.

Ta metoda varjenja zagotavlja stabilno penetracijo zvara, zanesljivo trdnost povezave in dosledno mehansko delovanje za aplikacije cevovodov velikega premera.

4. Pregled in površinska obdelava

Po varjenju je vsaka cev podvržena strogim inšpekcijskim postopkom, vključno z ultrazvočnim testiranjem, rentgenskim pregledom, dimenzijskim pregledom in hidravličnim pritiskom.

V skladu z zahtevami kupca se lahko cevi pred odpremo dobavijo s poševnimi konci, površinsko obdelavo in protikorozijskimi premazi.

Protikorozijska zaščita in življenjska doba

1. Podzemne vode in komunalni cevovodi

Za navadne podzemne projekte oskrbe z vodo in odvodnjavanja lahko spiralno varjene jeklene cevi velikega premera uporabljajo epoksi prevleko iz premogovega katrana ali protikorozijsko prevleko IPN8710.

Pod ustreznimi pogoji namestitve lahko življenjska doba na splošno doseže 15–20 let, odvisno od okolja tal in pogojev vzdrževanja.

2. Cevovodi za prenos na dolge razdalje

Za visokostandardne projekte prenosa nafte, plina in vode se običajno izbere troslojni polietilenski premaz 3PE.

Ta premazni sistem zagotavlja odlično odpornost proti vlagi, koroziji v tleh in zunanjim poškodbam, z življenjsko dobo več kot 30 let pod ustreznimi pogoji.

3. Uporaba na prostem in v industriji

Za zunanje cevovode, prezračevalne sisteme in jeklene konstrukcije lahko temeljni premaz proti rji v kombinaciji s površinsko barvo zagotovi učinkovito zaščito pred atmosfersko korozijo.

Pričakovana življenjska doba je na splošno okoli 10–15 let, odvisno od okoljskih pogojev.

4. Vloge za začasno fundacijo

Za začasno ohišje pilotov in kratkotrajne gradbene aplikacije lahko zadostuje preprosto odstranjevanje rje in barvanje.

Način zaščite je mogoče izbrati glede na trajanje projekta in dejanske okoljske zahteve.

Vodnik po izbiri

1. Izberite premer glede na zahteve glede pretoka

Izbira premera spiralno varjenih jeklenih cevi velikega premera mora temeljiti na zahtevani transportni zmogljivosti, pretoku in zasnovi sistema.

Za aplikacije z velikim pretokom so običajno izbrane jeklene cevi velikega premera DN800 in več, da se izboljša učinkovitost transporta in zmanjša količina cevovoda.

2. Debelino stene uskladite s tlakom in pogoji namestitve

Višji delovni tlak, globlja globina zakopavanja in bolj zapletene geološke razmere zahtevajo debelejšo debelino stene.

Ustrezno debelino stene je treba izbrati v skladu z inženirskim izračunom in ne le z izbiro najdebelejše možnosti.

3. Izberite material glede na aplikacijo

Za splošne nizkotlačne komunalne projekte je običajno izbran Q235B.

Za aplikacije srednje in visoke trdnosti je Q355B primeren. Za cevovode za prenos nafte in plina so cevovodna jekla L245, L360, X52, X60 in X70 izbrana v skladu z zahtevanimi standardi.

4. Upoštevajte korozijsko okolje

Za obalna območja, solna okolja in transportne sisteme korozivnih medijev je treba izbrati višjo stopnjo protikorozijske zaščite.

Pravilna izbira premaza pomaga podaljšati življenjsko dobo in zmanjšati potrebe po vzdrževanju.

5. Optimizirajte dolžino cevi za učinkovitost gradnje

Pri projektih cevovodov na dolge razdalje lahko daljši odseki cevi zmanjšajo mesta varjenja na terenu.

ZHONGTIAN lahko zagotovi prilagojene dolžine cevi glede na pogoje prevoza in gradbene zahteve.

Zakaj izbrati spiralno varjene jeklene cevi velikega premera ZHONGTIAN?

1. Profesionalna zmogljivost za proizvodnjo cevi velikega premera

ZHONGTIAN je profesionalni proizvajalec in dobavitelj spiralno varjenih jeklenih cevi velikega premera na Kitajskem, specializiran za proizvodnjo jeklenih cevi velikega premera SSAW.

Z napredno tehnologijo spiralnega varjenja in prilagodljivimi proizvodnimi zmogljivostmi ZHONGTIAN podpira stranke s prilagojenimi rešitvami za infrastrukturne, industrijske in energetske projekte.

2. Inženirske rešitve po meri

ZHONGTIAN ponuja prilagojene rešitve, ki zajemajo premer, debelino stene, razred materiala, dolžino cevi in ​​protikorozijsko obdelavo.

To strankam omogoča izbiro primernih izdelkov iz jeklenih cevi velikega premera za različna delovna okolja.

3. Strog sistem nadzora kakovosti

Od pregleda surovin do testiranja končnih cevi, ZHONGTIAN uporablja stroge postopke vodenja kakovosti.

Z ultrazvočnim testiranjem, rentgenskim pregledom, hidravličnim testiranjem in pregledom dimenzij je vsaka cev izdelana za doseganje stabilne kakovosti in zanesljivega delovanja.

pogosta vprašanja

1. Kakšna je razlika med spiralno cevjo velikega premera in cevjo velikega premera z ravnim šivom?

Spiralno varjene jeklene cevi velikega premera so izbrane predvsem za cevovode na dolge razdalje, podzemne projekte in transportne sisteme z velikim pretokom zaradi svoje proizvodne zmogljivosti s prilagodljivim premerom in stroškovnih prednosti.

Cevi z ravnim šivom velikega premera imajo lahko prednosti v nekaterih aplikacijah, ki zahtevajo visoko dimenzijsko natančnost ali posebne tehnične pogoje. Izbira mora biti odvisna od projektnih zahtev.

2. Ali se lahko spiralno varjene jeklene cevi velikega premera uporabljajo nad tlemi?

ja Jeklene cevi SSAW velikega premera se lahko uporabljajo za nadzemne aplikacije, če so zasnovane ustrezne podporne strukture. Ker imajo cevi velikega premera veliko težo, morajo razmak podpore, izračun obremenitve in metode namestitve upoštevati zahteve inženirskega načrtovanja, da se prepreči deformacija.

3. Kakšen je največji premer spiralno varjenih jeklenih cevi velikega premera?

ZHONGTIAN lahko običajno proizvaja spiralno varjene jeklene cevi velikega premera do φ3620 mm (DN3600). Za posebne inženirske zahteve je mogoče razpravljati o specifikacijah večjega premera po meri glede na pogoje projekta.
